Industrielle slangetrommeler

Konfigurasjon av LC- og CVR-serien

Produktfamilien består av to relaterte konfigurasjoner: LC-serien og CVR-serien.

LC-serien tilbyr flere slangestørrelser og lengder for generelle industrielle applikasjoner. CVR-serien bruker det samme generelle fjærdrevne-konseptet og gir tilsvarende slangekonfigurasjoner for luft- og vannleveringsapplikasjoner.

Den medfølgende spesifikasjonen inkluderer både modeller med slange og spolemodeller -bare. Dette lar kjøpere velge en komplett sammenstilling eller integrere spolen med sin egen kompatible slange.

Serie	Produktkonfigurasjon	Slange ID	Slangelengde	Maksimalt trykk
LC	Med slange	10 / 13 / 19 mm	12–21 m	Opptil 21 bar
LC	Bare hjul	--	--	Opptil 21 bar
CVR	Med slange	10 / 13 mm	15–21 m	21 bar
CVR	Bare hjul	--	--	21 bar

Den nøyaktige konfigurasjonen bør velges i henhold til arbeidsmediet, nødvendig strømning, driftstrykk, slangerekkevidde, tilkoblingsstørrelse og installasjonsforhold.

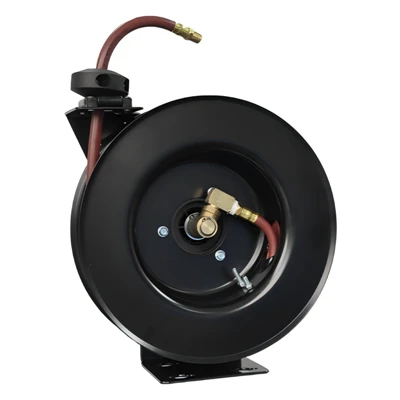

Figur 1: Oversikt over LC & CVR industrielle slangetrommelserier

Modellserie - LC-serien (modeller med slange-)

Modell	Vekt	Maks. Trykk	Slange ID	Slange OD	Slangeuttak	Spoleinnløp	Slangelengde
LC650 OLP	17 kg	21 bar	10 mm	15 mm	3/8" NPT	3/8" NPT	15 m
LC670 OLP	20 kg	21 bar	10 mm	15 mm	3/8" NPT	3/8" NPT	21 m
LC850 OLP	19 kg	21 bar	13 mm	19 mm	1/2" NPT	1/2" NPT	15 m
LC870 OLP	21 kg	21 bar	13 mm	19 mm	1/2" NPT	1/2" NPT	21 m
LC940 OLP	21 kg	17 bar	19 mm	27 mm	3/4" NPT	3/4" NPT	12 m

LC-serien gir derfor tre slangediameterklasser: 10 mm, 13 mm og 19 mm innvendig diameter.

10 mm-konfigurasjonene er tilgjengelige med 15 m og 21 m slangelengder, mens 13 mm-konfigurasjonene også er tilgjengelige med 15 m og 21 m lengder. Den større 19 mm-konfigurasjonen bruker en 12 m slange og 3/4" NPT-tilkoblinger.

CVR Series - Slange-Utstyrte modeller

Modell	Vekt	Maks. Trykk	Slange ID	Slange OD	Slangeuttak	Spoleinnløp	Slangelengde
CVR760 OLP	17 kg	21 bar	10 mm	15 mm	3/8" NPT	3/8" NPT	15 m
CVR670 OLP	20 kg	21 bar	10 mm	15 mm	3/8" NPT	3/8" NPT	21 m
CVR850 OLP	19 kg	21 bar	13 mm	19 mm	1/2" NPT	1/2" NPT	15 m
CVR870 OLP	21 kg	21 bar	13 mm	19 mm	1/2" NPT	1/2" NPT	21 m

CVR-modellene vist i den medfølgende spesifikasjonen er tilgjengelig med slanger på 10 mm og 13 mm innvendig diameter og maksimalt trykk på 21 bar. Konfigurasjonene på 15 m og 21 m gir forskjellige arbeidsradier samtidig som den opprettholder den tilsvarende slangediameteren og tilkoblingsspesifikasjonene.

CVR Series Anskaffelsesnotat

Den medfølgende spesifikasjonen sier at emballasjen i CVR-serien ikke inkluderer fyllskum og krever et minimumsbestillingsantall på 10 enheter. Dette kravet bør vurderes for distributør-, prosjekt- og engrosinnkjøp.

Snelle-bare modeller

For kunder som allerede har kompatible slanger eller krever bruksspesifikke-slangeenheter, kan LC- og CVR-serien også leveres uten slange.

Serie	Modell	Vekt	Maksimalt trykk	Tilsvarende størrelse
LC	LC600 OLP	15 kg	21 bar	1
LC	LC607 OLP	16 kg	21 bar	1
LC	LC800 OLP	15 kg	21 bar	1
LC	LC807 OLP	16 kg	21 bar	1
LC	LC900 OLP	15 kg	21 bar	1
CVR	CVR600 OLP	15 kg	21 bar	1
CVR	CVR607 OLP	16 kg	21 bar	1
CVR	CVR800 OLP	15 kg	21 bar	1
CVR	CVR807 OLP	16 kg	21 bar	1

Disse-bare trommelkonfigurasjonene er nyttige når kjøperen trenger å matche spolen med et spesifikt slangemateriale, slangespesifikasjon, eksisterende pneumatisk system eller nedstrøms tilkoblingsarrangement.

Figur 2: Konstruksjonsoppsett av forsterket karbonstål

Forsterket karbonstålkonstruksjon

LC- og CVR-serien bruker en forsterket karbonstålstruktur i stedet for et lett plasthus. Spolebasen og støttebrakettene er produsert av tykt-karbonstål gjennom stempling, og skaper en stiv støttestruktur for den roterende snellemonteringen.

Bærekonstruksjonen har en viktig mekanisk rolle. Under utplassering av slangen påfører operatøren en utadgående trekkkraft på slangen. Under tilbaketrekking påfører fjærmekanismen en rotasjonskraft på spolen. Støttebraketten må derfor opprettholde justeringen mellom spolen, fjærmekanismen, slangeføringen og monteringspunktet.

Hovedstrukturkomponenter

Komponent	Konstruksjon	Funksjon
Reel Base	Tykt-sporet karbonstål	Støtter hele spoleenheten
Forsterket brakett	Stemplet karbonstål	Bærer haspel- og monteringslast
Spoleskive	Form-stemplet karbonstål	Danner slangens viklingsflate
Snelleoverflate	Pulverlakkert-stål	Gir en beskyttende overflatefinish
Vårmekanisme	Mekanisk fjærdrift	Gir automatisk tilbakespoling
Guide Montering	Justerbar styrestruktur	Styrer slangens utløpsretning
Monteringsbrakett	Valgfri sving-/svingkonfigurasjon	Gir installasjonsfleksibilitet

Den stemplede konstruksjonen gir også repeterbar geometri under produksjon, noe som er viktig for å opprettholde trommelinnretting på tvers av produksjonspartier.

Stempel-stemplet spoleskive

Spoleskiven er produsert gjennom formstempling og deretter formet til den nødvendige spolegeometrien.

Denne produksjonsmetoden skaper en jevn viklingsflate for slangen. En kontrollert spoldiameter er viktig fordi slangen må vikle lag på lag uten for stor interferens mellom tilstøtende svinger.

Skivestrukturen hjelper også med å holde slangen inne i spolen under lagring.

For lengre slanger, slik som 21 m LC670 OLP og LC870 OLP konfigurasjoner, trenger spolen tilstrekkelig viklingskapasitet for å romme hele slangelengden. Modellspesifikasjonen kombinerer derfor slangelengde med tilsvarende spolestørrelse i stedet for å behandle slangelengde som en uavhengig parameter.

Pulver-belagt overflatebehandling

Spolestrukturen i karbonstål får en pulver-belagt overflatebehandling. Pulverlakkering gir et kontinuerlig beskyttende lag over den eksponerte ståloverflaten og forbedrer motstanden mot rutinemessig slitasje og miljøeksponering under normal industriell bruk.

Beskyttelse mot rutinemessig eksponering:

Verkstedstøv og rutinemessig håndtering
Vannsprut og rengjøringsoperasjoner
Mekanisk kontakt og innendørs/utendørs atmosfærisk eksponering

Merk: Den pulver-belagte overflaten skal ikke tolkes som ubegrenset korrosjonsbeskyttelse. For marine miljøer, aggressive kjemikalier, kontinuerlig nedsenking eller svært korrosive atmosfærer, bør material- og beleggkompatibilitet vurderes separat.

Vår-drevet tilbakespolingsmekanisme

LC- og CVR-serien bruker en fjær-drevet tilbakespolingsmekanisme. Når operatøren trekker slangen utover, roterer spolen og den indre fjæren lagrer mekanisk energi. Når slangen frigjøres i henhold til spolens betjeningsmekanisme, driver den lagrede fjærenergien spolen i motsatt retning og returnerer slangen til spolen.

Dra → Distribuer → Bruk → Frigjør → Spol tilbake → Lagre

Hovedfordelen er at operatøren ikke trenger å kveile en lang slange manuelt etter hver operasjon. For vedlikeholdsavdelinger, produksjonslinjer, verksteder og bensinstasjoner hvor slanger brukes gjentatte ganger i løpet av dagen, kan automatisk tilbakespoling redusere slangehåndteringstiden og opprettholde et mer kontrollert slangeoppbevaringsarrangement.

Justerbar styrearm

En av de praktiske egenskapene til LC- og CVR-designen er den justerbare styreenheten. Guiden kan justeres tilåtte forskjellige retninger, slik at slangeutløpsretningen kan tilpasses den faktiske installasjonsposisjonen.

Dette er spesielt viktig fordi et fast slangeuttak kan tvinge slangen til å bøye seg sidelengs umiddelbart etter at den har forlatt spolen.

Samsvarende layoutkrav:

Pneumatisk verktøy og vannforsyningspunkter
Arbeidsstasjoner og serviceutstyr
Kjøretøyvedlikeholdsrom og produksjonsmaskineri

Valgfrie sving- og svingbraketter

For installasjoner som krever større bevegelse, kan spolen konfigureres med valgfrie sving- eller svingbraketter. Et fast monteringsarrangement holder spolen i én posisjon. En sving- eller svingbrakett gjør at spolkroppen til en viss grad følger slangens bevegelsesretning.

Konfigurasjon	Spolebevegelse	Egnet applikasjon
Fast montering	Fikset	Enkel-arbeidsstasjon
Justerbar guide	Slangeutløpsretningen kan justeres	Ulike krav til slangeføring
Svingbar brakett	Spolen kan rotere rundt monteringspunktet	Arbeidsområde i flere-retninger
Svingbrakett	Spolen kan svinge i forhold til monteringsstrukturen	Større serviceradius

Innendørs og utendørs installasjon

Innendørs applikasjoner

Innendørs installasjon gir generelt bedre beskyttelse mot direkte sollys, regn og ekstrem miljøeksponering. Typiske installasjoner inkluderer:

Produksjonsverksteder og pneumatiske monteringsstasjoner
Utstyrsvedlikeholdsområder og reparasjonsfasiliteter
Bilserviceverksteder og rengjøringsstasjoner

Utendørs applikasjoner

Den pulver-belagte karbonstålstrukturen gjør at spolen kan vurderes for utendørs bruksområder under normale atmosfæriske forhold:

Verfter for kjøretøy og anleggstjenester
Vedlikehold av landbruksutstyr og utendørs bruksområder

Slangestørrelse og tilkoblingskonfigurasjon

Slangens indre diameter påvirker direkte tilgjengelig strømningskapasitet og trykktap. LC- og CVR-serien gir forskjellige slangediameterkonfigurasjoner slik at spolen kan tilpasses de nødvendige luft- eller vanntilførselsforholdene.

Slange ID	Slange OD	Slangeuttak	Spoleinnløp	Tilgjengelige lengder
10 mm	15 mm	3/8" NPT	3/8" NPT	15 / 21 m
13 mm	19 mm	1/2" NPT	1/2" NPT	15 / 21 m
19 mm	27 mm	3/4" NPT	3/4" NPT	12 m

Sjekkliste før bestilling:

✓ Gjengestandard ✓ Mann/kvinnelig konfigurasjon ✓ Slange-ID ✓ Tilførselsledningsstørrelse ✓ Nødvendig adapter ✓ Arbeidspress ✓ Middels kompatibilitet

Arbeidstrykk og temperatur

Den medfølgende spesifikasjonen identifiserer LC- og CVR-seriene som lav-luft-/vannslangeoppruller med en maksimal temperatur på 65 grader.

Modellgruppe	Maks trykk	Maks temperatur
LC650 / LC670	21 bar	65 grader
LC850 / LC870	21 bar	65 grader
LC940	17 bar	65 grader
CVR760 / CVR670	21 bar	65 grader
CVR850 / CVR870	21 bar	65 grader

Produktdimensjoner (mm)

Alle dimensjoner er i millimeter for planlegging av monteringsposisjoner og installasjonsavstander.

Dimensjon	Størrelse 1	Størrelse 2	Størrelse 3
A	324 mm	438 mm	438 mm
B	305 mm	419 mm	419 mm
C	76,2 mm	76,2 mm	76,2 mm
D	76,2 mm	76,2 mm	76,2 mm
E	125 mm	138 mm	163 mm
F	25,4 mm	25,4 mm	25,4 mm

Applikasjonsscenarier

Bilserviceverksteder

Trykkluft for pneumatisk verktøy, dekkservice og rengjøring. Monteres over eller ved siden av bukten for å holde ubrukt slange borte fra gulvet.

Industrielt vedlikehold

Gir bærbar tilgang til luft eller vann rundt maskiner fra et permanent montert definert forsyningspunkt.

Produksjon av arbeidsstasjoner

Installert på individuelle arbeidsstasjoner. Justerbar føring justeres med operatøren, og returnerer slangen etter bruk.

Rengjøring av utstyr

Kontrollert slangebane for vannrensing. 13 mm slangekonfigurasjon gir høyere strømningskapasitet.

Bygg- og serviceområder

Pulver-belagt karbonstål tåler generelle utendørs servicemiljøer der faste slangelagring er upraktisk.

Vedlikehold av landbruksutstyr

Lengre slange utvider arbeidsradius over brede områder fra et fast tilførselspunkt med automatisk tilbakespoling.

Applikasjons-basert utvalg og egnethet

Søknadskrav	Egnet konfigurasjon
Generell trykkluft	10 mm ID
Lengre rekkevidde på luftslangen	10 mm ID × 21 m
Høyere strømningskrav	13 mm ID
Høyere flyt med utvidet rekkevidde	13 mm ID × 21 m
Større strømningsvei	19 mm ID × 12 m
3/8" NPT-system	10 mm konfigurasjon
1/2" NPT-system	13 mm konfigurasjon
3/4" NPT-system	19 mm konfigurasjon
Eksisterende kompatibel slange	Snelle-bare modell
Multi-slangeimplementering	Sving-/svingbrakett alternativ

Hvorfor denne serien er egnet for krevende industrielle applikasjoner:

Forsterket støttestruktur:Tykk-stemplet karbonstålbase og braketter gir kraftig-mekanisk støtte.
Kontrollert slangevikling:Formet snelleskive skaper en definert viklingsoverflate for jevn tilbaketrekking av lag-for-lag.
Automatisk tilbakespoling:Høy-fjærmekanisme returnerer slangen til oppbevaringsposisjon automatisk.
Justerbar slangeretning:8-posisjons guidejustering tilpasser utløpsretningen perfekt til ethvert monteringssted.
Valgfri hjulbevegelse:Sving-/svingbraketter gir ekstra fleksibilitet over brede dekningsområder.
Flere kapasiteter:Tilgjengelig i 10 mm, 13 mm og 19 mm ID for å matche distinkte strømningsbehov.

Produksjonssekvens og kvalitetskontroll

Produksjonssekvens:1. Forberedelse av karbonstål → 2. Pregebase og braketter → 3. Forming av spoler → 4. Overflatebehandling av pulverbelegg → 5. Montering av fjærmekanisme → 6. Styremontering → 7. Installasjon av slange → 8. Endelig integrering → 9. Inspeksjon mot spesifikasjoner

Inspeksjonsartikkel	Hovedkontrollpunkt
Karbonstål / Base	Materiale, formingskvalitet, stemplingsnøyaktighet og strukturell tilstand
Støttebrakett / plate	Geometri, armering, rundhet og formingskonsistens
Pulverlakkering	Overflatedekning og finishkvalitet
Vårmekanisme	Tilbakespole ytelse og energilagringskonsistens
Guide og slange	Retningsjustering jevnhet, slange ID/OD/lengde tilstand
Tråder og trykk	NPT-spesifikasjonsnøyaktighet og modelltrykkoverholdelse

Installasjonshensyn

Monter på stiv konstruksjon:Må tåle vekt og gjentatte trekkkrefter.
Juster slangebane:Juster guideretningen for å forhindre umiddelbar skarp bøyning.
Oppretthold tilbakespolingsklaring:Gi plass for rotasjon og tilbaketrekking av slangen.
Sjekk tilkoblingskompatibilitet:Bekreft innløps- og utløpsgjengestandarder.
Vurder arbeidsradius:Tilpass slangelengden til det fjerneste arbeidspunktet.
Vurder miljøet:Bekreft egnethet for etsende eller utendørs eksponering.

OEM og engros forsyningskrav

For prosjekttilbud, vennligst bekreft følgende parametere:

• Arbeidsmedium:Trykkluft/vann

• Trykk:Faktisk arbeids- og systemmakstrykk

• Slangespesifikasjoner:10 / 13 / 19 mm ID|12 / 15 / 21 m Lengde

• Tilkoblinger:3/8" / 1/2" / 3/4" NPT gjenger

• Montering og type:Fast/Sving/Sving|Kun med slange/trommel

* CVR-serien krever MOQ på 10 enheter (emballasje inkluderer ikke fyllskum).

Sammendrag av teknisk spesifikasjon

Produkttype	Fjærdrevet-industrislangetrommel
Konstruksjon & Base	Tykk-gauge stemplet karbonstål / Mold-stemplet skive
Overflatebehandling	Pulverlakk
Spol tilbake og guide	Fjærdrevet\|8-retnings justerbar guide
Trykk og temperatur	Opptil 21 bar (LC940: 17 bar)\|Maks 65 grader
Slangedimensjoner	ID: 10 / 13 / 19 mm\|Lengde: 12 / 15 / 21 m
Tråder og forsyninger	3/8", 1/2", 3/4" NPT\|Kun med slange eller spole

FAQ

Spørsmål: Hva er LC/CVR-serien designet for?

A: Det er en fjærdrevet-slangetrommel for transport av trykkluft og vann i industri-, vedlikeholds-, verksted-, service- og utstyrsapplikasjoner.

Spørsmål: Hva er maksimalt trykk og temperatur?

A: De fleste listede modellene er vurdert til 21 bar (LC940 OLP er vurdert til 17 bar). Maksimal driftstemperatur er 65 grader.

Spørsmål: Hvilke slangestørrelser og lengder er tilgjengelige?

A: Innvendige slangediametere på 10 mm, 13 mm og 19 mm er tilgjengelige, med standard slangelengder på 12 m, 15 m og 21 m.

Spørsmål: Kan jeg kjøpe spolen uten slange?

A: Ja. Både LC- og CVR-spoler-bare modeller er tilgjengelige for tilpasset slangeintegrering.

Spørsmål: Kan styreretningen og spolens bevegelse justeres?

A: Ja. Guiden tilpasser seg åtte forskjellige retninger. Valgfrie sving- og svingbraketter gir ekstra rotasjonsbevegelse.

Spørsmål: Kan den installeres utendørs?

A: Ja. Designet for innendørs/utendørs installasjon forutsatt at miljøforholdene samsvarer med pulver-belagt karbonstål.

Velg riktig konfigurasjon i dag

LC- og CVR-serien gir et strukturert utvalg for industriell trykkluft--og vannslangestyring. Velg først slangediameteren i henhold til strømningskravene, og bestem deretter slangelengde, trykkklassifisering, tilkoblingsstørrelse og monteringskonfigurasjon i henhold til den faktiske installasjonen.

Spør for tilbud og tekniske tegninger
