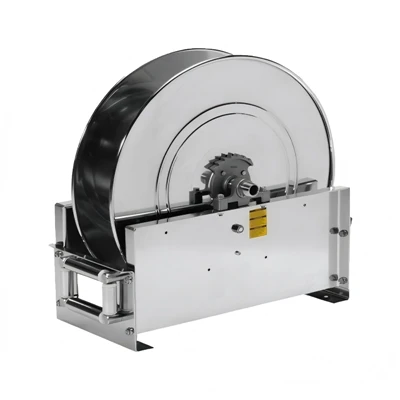

Rustfri slangetrommel

Les spesifikasjonen fra slangen og utover

Slangen er et av de mest nyttige utgangspunktene når man skal vurdere tilgjengelige konfigurasjoner.

De medfølgende dataene inneholder tre dimensjonskombinasjoner av slangen:

Disse dimensjonene er sammenkoblet med forskjellige tilkoblingsstørrelser og slangelengder.

Den minste oppførte slangen er 13 × 19 mm, mens den største er 25 × 35 mm. Den mellomliggende konfigurasjonen er 19 × 30 mm.

Denne progresjonen er nyttig når man sammenligner de fysiske kravene til forskjellige slangesystemer før man vurderer spoledimensjonene.

Lengde endrer arbeidsrekkevidden

Tre slangelengder er inkludert i de medfølgende spesifikasjonene:

15 m, 23 m og 30 m.

• • Alternativet 30 m vises med 13 × 19 mm slangekonfigurasjon.
• • Lengden på 15 m er tilgjengelig med både 19 × 30 mm og 25 × 35 mm slangekonfigurasjoner.
• • Alternativet 23 m er oppført med 19 × 30 mm slange.

Slangelengden bør vurderes i henhold til avstanden mellom fast trommelposisjon og tiltenkt driftspunkt. En lengre slange gir en annen arbeidsrekkevidde, men den må også tilpasses den tilsvarende trommelkonfigurasjonen.

Trykk og temperatur er separate utvalgspunkter

De medfølgende dataene identifiserer tre maksimale trykknivåer:

• • 37 bar
• • 38 bar
• • 42 bar

Det høyeste oppførte trykket er knyttet til 25 × 35 mm slangekonfigurasjonen.

Temperatur spesifiseres separat, med en maksimal temperatur på 99 grader.

Disse to verdiene bør ikke behandles som utskiftbare indikatorer. Trykk relaterer seg til trykkkravet til slangesystemet, mens temperatur identifiserer den oppgitte øvre temperaturgrensen.

Den nøyaktige konfigurasjonen bør bekreftes mot den fullstendige spesifikasjonen før kjøp.

Tilkoblingsdimensjoner Følg konfigurasjonen

PT-informasjonen gir et annet klart skille mellom tilgjengelige versjoner.

• • For 13 × 19 mm slangen har spolen et 1/2 NPT hunnuttak og 1/2 NPT hanninntak.
• • For 19 × 30 mm slange er begge tilkoblingsstørrelsene 3/4 NPT.
• • For 25 × 35 mm slangen øker tilkoblingene til 1 NPT.

For en erstatning eller ny installasjon, bør disse koblingsdetaljene kontrolleres mot samsvarende rør eller utstyrsgrensesnitt.

rustfri slangetrommel Konstruksjon i arbeidsområdet

Spolematerialet blir aktuelt når utstyret er plassert i sitt faktiske driftsmiljø.

En slangestasjon i nærheten av vaskeaktiviteter, fuktige områder eller ofte rengjort utstyr har andre omgivelser enn en som er plassert i et tørt lagerrom.

Rustfritt stål kan derfor vurderes når den eksponerte snellestrukturen skal passe til et arbeidsmiljø der fuktighet og rutinemessig rengjøring inngår i normal drift.

Materialet bør fortsatt vurderes sammen med driftstemperatur, trykk, slangespesifikasjoner og installasjonsforhold. Materialvalg i seg selv avgjør ikke om en konfigurasjon er egnet for et bestemt slangesystem.

De tredimensjonale versjonene

Den medfølgende tegningsinformasjonen identifiserer tre størrelsesnummer.

A og B forblir på henholdsvis 645 mm og 610 mm over alle tre versjonene.

Endringene skjer i de gjenværende dimensjonsreferansene.

• • Størrelse Nei. 1 har de minste oppførte C-, D-, E- og F-dimensjonene.
• • Størrelse No. 2 øker C og D til 267 mm og 200 mm, med E på 330 mm og F på 264 mm.
• • Størrelse No. 3 holder C, D og F på samme verdier som Størrelse No. 2, men øker E til 400 mm.

Disse dimensjonene bør kontrolleres mot tilgjengelig installasjonsplass før tilsvarende størrelse velges.

Full teknisk spesifikasjon

Følgende tabell beholder de oppgitte dataene, inkludert gjentatte registreringer med forskjellige vektverdier.

Maksimal temperatur: 99 grader

De gjentatte radene er ikke slått sammen eller gjennomsnittliggjort fordi den medfølgende kilden inneholder separate vektverdier.

Hva tallene betyr for installasjon

Spesifikasjonen kan sees i tre lag.

• • Første lag - slange:Den indre og ytre diameteren bestemmer de grunnleggende slangedimensjonene.
• • Andre lag - systemtilkobling:NPT-uttaket og -inntaket identifiserer tilkoblingsarrangementet.
• • Tredje lag - fysisk installasjon:Størrelsesnr. og A–F-dimensjonene bestemmer plassen som kreves for spolen.

Dette betyr at en tilbudsforespørsel ideelt sett bør inneholde både driftskravene og de fysiske installasjonskravene.

For eksempel, å spesifisere bare "30 m slange" identifiserer ikke hele konfigurasjonen. Slangediameter, trykk, tilkoblingsstørrelse og gjeldende spoledimensjoner må fortsatt fastsettes.

Konfigurasjonseksempler fra det medfølgende utvalget

Rustfri slangetrommel for forsyning av brannutstyr

Produktet ligger innenfor et bredere produksjonsområde for brannutstyr hos Ningbo Xinhao Fire Fighting Equipment Co., Ltd.

I følge selskapets offisielle About Us-side ble Xinhao Fire grunnlagt i 2016 og produserer brannslukningsapparater og brannslokkingsutstyr. Produktutvalget inkluderer brannslanger, brannslangetrommeler, brannslangeskap, brannmonitorer, brannhydrantventiler, branndyser og annet brannvernutstyr.

Selskapet opplyser at produksjonsanlegget inkluderer 8 dyptrekkemaskiner, 1 automatisk dyptrekker, 6 sveisemaskiner, en malingsproduksjonslinje, en fyllingsproduksjonslinje, overflatebehandlingsutstyr, 3 hydrauliske og lufttrykkprøvemaskiner, poleringsutstyr og smiutstyr.

Om oss-informasjonen beskriver også en produksjons- og distribusjonsoperasjon støttet av ledelse og teknisk personell med erfaring innen brannvern, sammen med kvalitets-ledelse og etter-salgsprosesser. Selskapet oppgir at produktene har bestått ISO9001 kvalitets-systemsertifisering og at det har oppnådd et kvalitetstypegodkjenningssertifikat utstedt av Kinas departement for offentlig sikkerhet for samsvarsvurdering av brannbeskyttelsesprodukter.

Denne bakgrunnen er relevant når slangetrommelen kjøpes som en del av et bredere brannvernutstyrsprogram i stedet for som en isolert komponent.

Velge konfigurasjonen uten gjetting

En praktisk spesifikasjonsgjennomgang kan følge denne sekvensen:
